Produção Virtual em Nível Profissional
Quando a Universidade de Ciências Aplicadas Hamm-Lippstadt (HSHL) decidiu transformar um antigo galpão industrial em um centro de produção virtual de padrão internacional, recorreu à integradora especializada ICT AG e a um ecossistema tecnológico cuidadosamente selecionado. O resultado é hoje um dos laboratórios acadêmicos de VFX mais sofisticados da Europa, desenvolvido em torno de painéis LED da INFiLED, processamento Brompton e da plataforma PIXERA, da AV Stumpfl.
Fundada em 2009 e localizada na região da Renânia do Norte-Vestfália, a cerca de 75 km de Dortmund, a HSHL nasceu para atender à crescente demanda por profissionais qualificados nas áreas de engenharia e ciências aplicadas. Com campi em Hamm e Lippstadt, a universidade construiu sua identidade em torno de um modelo de ensino prático, alinhado às necessidades reais da indústria.
Em agosto de 2023, a universidade iniciou um projeto ambicioso: converter um armazém existente em um Laboratório de Efeitos Visuais totalmente funcional, capaz de operar simultaneamente como estúdio de produção virtual, plataforma de pesquisa, ambiente de ensino e centro de produção audiovisual. O objetivo era proporcionar aos estudantes experiência prática com as mesmas ferramentas e workflows utilizados por profissionais de cinema, broadcast, simulação e visualização profissional. Além disso, a infraestrutura precisava ser flexível, preparada para expansão futura e suficientemente robusta para suportar décadas de utilização.
Para viabilizar um projeto dessa complexidade, a HSHL contou com a ICT AG, integradora especializada em ambientes de produção virtual. A transformação do espaço exigiu inclusive modificações estruturais no edifício, como a remoção de paredes internas antes da instalação das tecnologias. O laboratório foi concluído em julho de 2025 após 23 meses de colaboração entre a universidade e a integradora, reunindo tecnologias da AV Stumpfl, Brompton Technology, INFiLED, Vicon, Panther e KinoFlo.
O VFX Lab foi organizado em torno de três zonas independentes baseadas em LED, além de sala de controle, área de motion capture, ambiente de áudio 360° e infraestrutura completa de câmeras e grip. Todo o sistema opera sincronizado através de uma arquitetura híbrida de rede desenvolvida pela ICT AG, utilizando 40 km de fibra óptica e integração via Genlock, Timecode e Dante Audio para garantir sincronismo frame-accurate entre todos os sistemas.

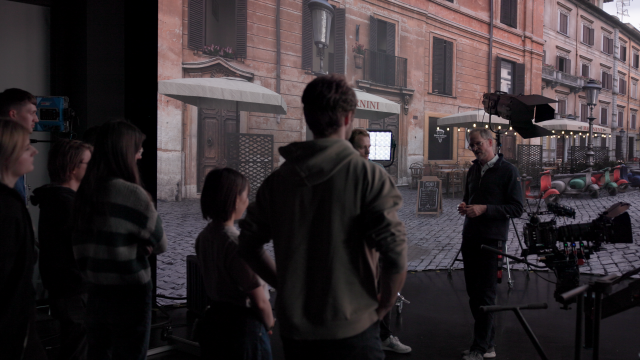

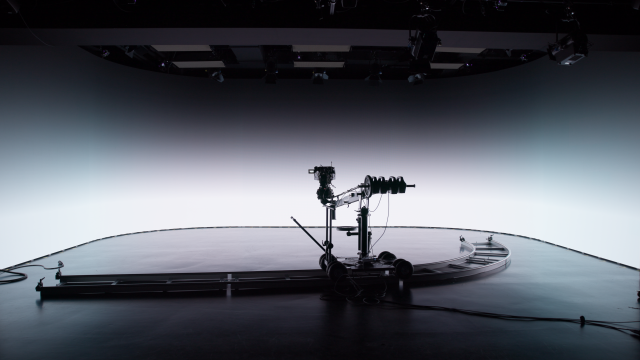

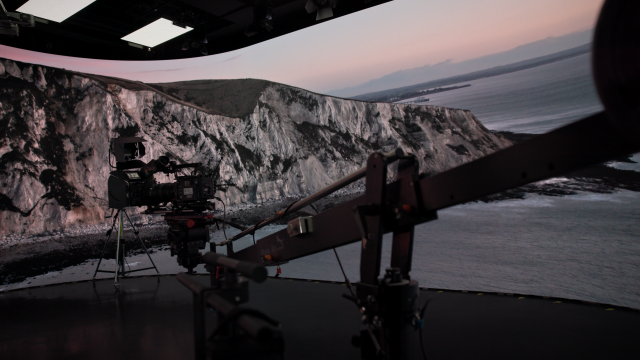

No centro do palco principal de produção virtual está um videowall LED curvo da INFiLED com 19 m x 4 m, combinando painéis das séries DB e Xmk2. Com pixel pitch de 1.56 mm e refresh rate de até 7680 Hz, a solução entrega alta resolução, ampla gama de cores e altas taxas de atualização, requisitos fundamentais para cinematografia profissional, efeitos visuais in-camera, renderização em tempo real e ambientes imersivos de simulação.
“Virtual production está redefinindo as possibilidades criativas da indústria audiovisual, e o acesso à tecnologia correta é essencial para preparar os estudantes para esse mercado em rápida evolução”, afirma Anna Ferrer, Marketing Director da INFiLED para EMEA e EUA. “Alta resolução, precisão de cor e refresh rates ultr elevados são fundamentais para workflows profissionais, permitindo que os estudantes adquiram experiência prática com os mesmos padrões utilizados em grandes produções ao redor do mundo.”
Em um ambiente tão exigente, onde reprodução precisa de cor e diferentes níveis de iluminação representam desafios constantes, a calibração dos painéis LED foi realizada utilizando a tecnologia Dynamic Calibration da Brompton Technology. “A tecnologia analisa o desempenho bruto de cada pixel e calibra automaticamente os valores de cor necessários”, explica Oliver Dier, Technical Solutions Manager (EMEA) da Brompton. “Dessa forma, é possível combinar diferentes painéis LED mantendo uma imagem totalmente uniforme em toda a tela.”
O processamento do sistema é realizado através de 10 processadores Brompton Tessera SX40 e 19 unidades de distribuição Tessera XD, simplificando significativamente a infraestrutura de cabeamento. Segundo Dier, a tecnologia Tessera ShutterSync® também permite sincronização precisa entre os painéis LED e diferentes tipos de câmeras. “Isso elimina artefatos indesejados, scan lines e desvios de cor durante as gravações.”
Os painéis de iluminação de teto KinoFlo, com processamento via Megapixel Helios, também desempenham papel importante na obtenção de iluminação consistente com qualidade broadcast. Diferentemente de painéis RGB convencionais, o sistema RGBWW oferece controle muito mais preciso de temperatura de cor, reduzindo problemas comuns de color cast em ambientes de gravação com LED.
Expandindo ainda mais a versatilidade do laboratório, a ICT AG desenvolveu uma parede cinética móvel de 3 m x 3 m com processamento NovaStar. A estrutura motorizada é capaz de movimentar um array LED de duas toneladas, operar sobre grandes objetos como veículos, realizar inclinações de até 60° e suportar configurações experimentais como captura em slow motion a 120 fps e conteúdos dual-stereo.
“O maior desafio foi sincronizar três diferentes tipos de LED — a parede curva principal da INFiLED, a parede móvel e o teto — utilizando três plataformas distintas de processamento”, explica Florian Schlecht, diretor de estúdios da ICT AG. Isso exigiu não apenas um design de sistema extremamente cuidadoso, mas também uma arquitetura híbrida de rede capaz de manter sincronismo preciso entre câmera, LED, iluminação e motion tracking.
Como núcleo operacional do VFX Lab, a plataforma PIXERA, da AV Stumpfl, coordena a reprodução em tempo real e a sincronização de todos os elementos LED do sistema, mantendo integração direta com Unreal Engine 5 para criação de ambientes virtuais dinâmicos e frame-accurate. A sala de controle concentra os media servers e os sistemas de renderização de alta performance, oferecendo uma interface unificada para gerenciamento completo da instalação.
“Estamos muito satisfeitos que a ICT AG e a HSHL tenham escolhido o PIXERA como plataforma de media server”, afirma Rainer Brandstatter, Head of Marketing da AV Stumpfl. “Com suporte para reprodução em alta resolução, workflows em 120 fps e 10-bit, integração nativa com pipelines OCIO e ACES e compatibilidade total com sistemas de tracking, a solução está preparada para atender às demandas mais exigentes, hoje e no futuro.”
O laboratório também conta com sistema de motion tracking Vicon utilizando 18 câmeras fixas e 4 móveis, permitindo sincronização em tempo real de movimentos corporais e faciais com Unreal Engine 5. A precisão do sistema, capaz de rastrear até dez pontos por dedo, torna a solução adequada tanto para workflows de produção virtual quanto para aplicações em simulação médica e pesquisa biomecânica.
A infraestrutura de câmeras inclui modelos ARRI 35 Digital Cinema com lentes prime e zoom remotamente controladas, além de preparação para futuras Sony Venice 6K. O ambiente é complementado por um sistema de áudio imersivo baseado em Dolby Atmos 10.4.2 utilizando monitores Genelec e rede Dante Audio.
A sustentabilidade também foi incorporada ao projeto desde o início. O laboratório conecta-se diretamente ao sistema fotovoltaico da universidade através de uma plataforma de monitoramento desenvolvida pela ICT AG, sincronizando o consumo energético com a disponibilidade de energia solar.
Além disso, a tecnologia ColdLED presente nos painéis da INFiLED reduz a temperatura superficial para aproximadamente 35°C, comparado aos cerca de 75°C normalmente encontrados em painéis LED convencionais. Isso reduz significativamente a demanda sobre os sistemas de climatização do edifício.
“O laboratório de VFX é um sistema de última geração em todos os aspectos”, conclui Stefan Albertz, professor de Animação 3D e Efeitos Visuais da HSHL. “Projetado como um estúdio multifuncional, ele reúne produção virtual, motion capture, tracking, sistemas de câmera, áudio, acústica e aproveitamento inteligente do espaço. Estamos extremamente satisfeitos com o resultado e felizes por poder oferecer aos estudantes ensino de alta qualidade em uma ampla variedade de tecnologias e aplicações práticas.”
A ICT AG continua fornecendo suporte pós-projeto completo, incluindo monitoramento remoto 24/7, manutenção preventiva e treinamento técnico presencial para professores e supervisores do laboratório. Uma linha dedicada de suporte com SLA garante atendimento rápido sempre que necessário.
